一、2BEC型水環真空泵用途及特點:
2BEC型水環式真空泵及壓縮機，是我公司結合德國進口產品先進技術，研制開發的產品。2BEC型水環式真空泵不僅高效節能，而且非常適用于長期、連續運行。
在粗真空下運行，液環泵的工作條件往往極為苛刻。2BEC型水環式真空泵在設計時就已充分考慮到它必須能抽除各種各樣的氣體。其在造紙、煤礦、電廠、真空過濾、化工、石化、食品加工等行業得到了廣泛的應用。
2BEC型水環式真空泵可與多種驅動裝置配套使用，如皮帶傳動、減速箱、同步電機、變頻調速器等。另外，為了節省空間，還可采用由一臺電機驅動的串聯運行方式，而且最多可將四臺泵同時串聯運行。
當配以中間隔板后，2BEC型水環式真空泵的左右兩部分可以各自在不同的真空度下運行。只要這兩部分的吸入壓差小于80kPa，一臺2BEC型水環式真空泵就完全可以當作兩臺獨立的真空泵來使用，這一特點進一步提高了2BEC型水環式真空泵的操作靈活性。
二、2BEC型水環式真空泵在結構上主要特點如下:
泵蓋兩側開有很大的檢查口，可以通過它們檢查間隙、腐蝕狀況，積垢情況。
2BEC型水環式真空泵在制造時同時預留了頂端和側面的吸排氣法蘭，且具有相同的口徑，現場安裝更為靈活、方便。
軸承全部采用原裝進口軸承，保證了2BEC型水環式真空泵的葉輪精確定位及運轉過程中的高穩定性。
葉輪材質全部采用球墨鑄鐵鑄造或鋼板、不銹鋼板焊接，充分保證了2BEC真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BEC型水環式真空泵的使用壽命。
泵體全部采用鋼板或不銹鋼板制作，提高了2BEC型水環式真空泵的使用壽命。
2BEC型水環式真空泵的軸套作為最易損壞的零件，本公司全部采用不銹鋼制作，比普通材質壽命提高了5倍。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BEC型水環式真空泵散熱效果最佳。
機械密封（選配件）全部采用進口件，充分保證2BEC型水環式真空泵在長時間運行過程中無泄漏。
三、2BEC型水環式真空泵性能表
| 型號 | 轉速（傳動方式） r/min |
最大軸功率KW | 電機功率KW | 最大抽氣速率 | 極限真空度 mbar |
泵頭重量含上置分離器 KG | |
| m3/h | m3/min | ||||||
| 2BEC 400 | 340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機） |
82 95 115 134 148 167 189 |
110 110 132 160 185 200 220 |
4850 5650 6250 6900 7470 8000 8600 |
80.8 94.2 104.2 115.0 124.5 133.3 143.3 |
160 | 3275 |
| 2BEC 420 | 340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機） |
108 132 157 180 204 229 260 |
132 160 185 200 220 250 315 |
6650 7650 8550 9400 10150 10700 11600 |
110.8 127.5 142.5 156.6 169.2 178.3 193.3 |
160 | 3720 |
| 2BEC 500 | 260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機) |
142 171 203 238 277 338 |
160 200 250 280 315 400 |
8700 10150 11400 12700 13800 15500 |
145.0 169.2 190.0 211.7 230.0 258.3 |
160 | 6110 |
| 2BEC 520 | 260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機) |
172 210 245 288 337 412 |
200 250 280 315 400 500 |
10700 12300 14000 15400 16800 18700 |
178.3 205.0 233.3 256.7 280.0 311.7 |
160 | 6740 |
| 2BEC 600 | 230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機) |
205 243 285 322 365 465 |
250 280 315 355 450 560 |
12700 14400 16000 17500 19000 21600 |
211.7 240.0 266.7 291.7 316.7 360.0 |
160 | 9100 |
| 2BEC 620 | 230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機) |
250 300 340 390 450 570 |
280 355 400 450 500 630 |
15600 17700 19500 21300 23200 26200 |
260.0 295.0 325.0 355.0 386.7 436.7 |
160 | 10700 |
| 2BEC 670 | 210（減速機) 240（減速機) 270（減速機) 300（減速機) 320（減速機) 330（減速機) 370（減速機) |
280 350 415 465 523 545 670 |
315 400 450 560 630 630 800 |
18300 20400 23160 25500 27000 27720 30960 |
305 340 386 425 450 462 516 |
160 | 12700 |
| 2BEC 720 | 190（減速機) 210（減速機) 240（減速機) 270（減速機) 300（減速機) 340（減速機) |
345 395 475 550 642 795 |
400 450 560 630 710 900 |
21900 24300 27480 30540 33780 38100 |
365 405 458 509 563 635 |
160 | 15700 |
2、以上真空泵轉速為參考轉速，實際轉速根據傳動方式及客戶要求確定。
3、2BEC 400/420皮帶傳動可選擇轉速：327/349/393/446/475/498/527rpm。
4、2BEC 500以上真空泵不推薦皮帶傳動。
5、減速機傳動安裝尺寸需確定轉速、減速機生產廠家后確定。
6、上表所列抽氣速率為該泵的最大抽氣速率，實際抽氣速率隨吸入壓力而變化，請參照“性能曲線”選型。
7、注：水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。

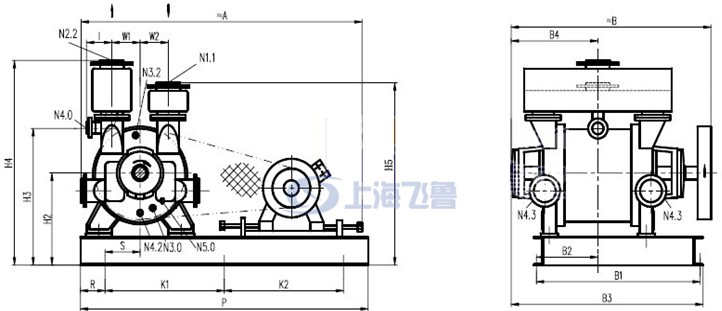

四、2BEC型水環式真空泵安裝尺寸圖

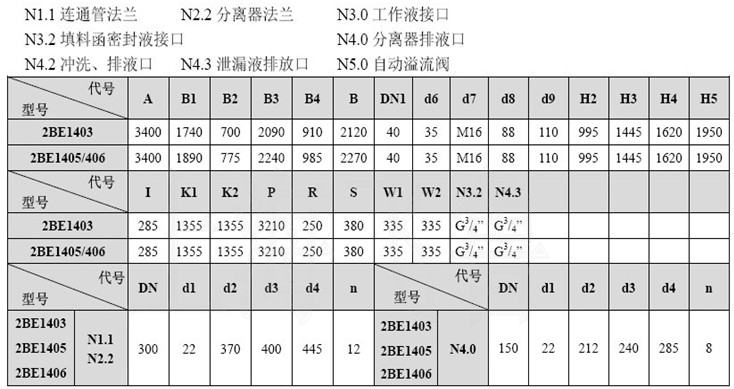

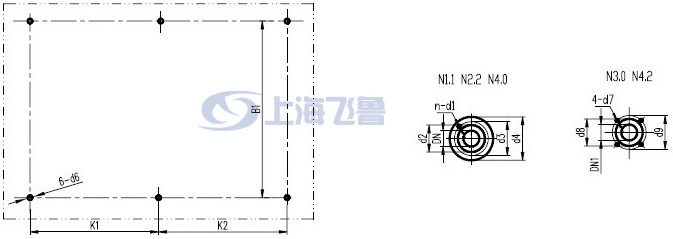

2BEC403/405/406皮帶傳動水環式真空泵安裝尺寸：
2BEC型水環式真空泵耗水量(m3/h) 偏差±20%
| 型號\吸入壓力(mbar) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| 2BEC 400 | 9.5 | 9.9 | 9.9 | 9.5 | 9.0 | 8.7 | 7.9 | 7.5 | 6.6 | 6.0 | 5.3 | 4.7 | 4.2 |
| 2BEC 420 | 13.0 | 13.5 | 13.5 | 12.9 | 12.3 | 11.5 | 10.7 | 9.7 | 9.0 | 8.1 | 7.3 | 6.4 | 5.8 |
| 2BEC 500 | 17.6 | 18.3 | 18.3 | 17.2 | 16.6 | 15.4 | 14.4 | 13.2 | 12.1 | 11.0 | 9.9 | 8.9 | 7.8 |
| 2BEC 520 | 21.5 | 22.2 | 22.2 | 21.2 | 20.2 | 18.9 | 17.6 | 16.1 | 14.8 | 13.4 | 12.0 | 10.7 | 9.5 |
| 2BEC 600 | 24.6 | 25.4 | 25.4 | 24.2 | 23.0 | 21.5 | 20.1 | 18.4 | 16.9 | 15.3 | 13.7 | 12.2 | 10.9 |
| 2BEC 620 | 30.0 | 30.9 | 30.9 | 29.3 | 28.0 | 26.1 | 24.4 | 22.3 | 20.5 | 18.6 | 16.7 | 14.9 | 13.2 |
| 2BEC 670 | 34.6 | 35.5 | 36.4 | 34.6 | 33.0 | 30.7 | 28.7 | 26.3 | 24.1 | 21.8 | 19.7 | 17.6 | 15.5 |
| 2BEC 720 | 41.3 | 42.2 | 43.5 | 41.4 | 39.4 | 36.7 | 34.3 | 31.5 | 28.8 | 26.2 | 23.7 | 21.1 | 18.6 |
