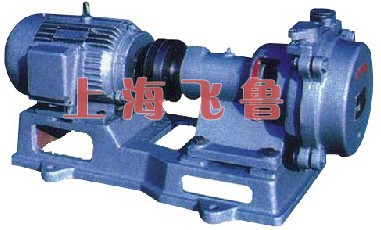

一、SZB型水環真空泵概述：
SZB型水環式真空泵，可供抽吸空氣或其它無腐蝕性不溶于水的、不含固體顆粒的氣體。最高真空度可達85%，特別適合于做大型水泵引水用。
目前制造的本型泵有:SZB-4, SZB-8。其中4 (8)表示當水銀柱高為520毫米時的氣量(升/秒)。
二、SZB型水環式真空泵型號說明：

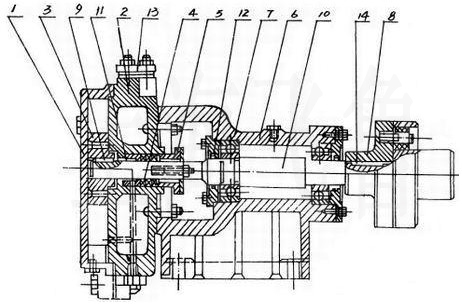

三、SZB型水環式真空泵結構說明：
| 1 | 泵蓋 | 3 | 葉輪 | 5 | 填料壓蓋 | 7 | 滾珠軸承 | 9 | 葉輪平健 | 11 | 填料環 | 13 | 法蘭盤 |
| 2 | 泵體 | 4 | 填料 | 6 | 托架 | 8 | 聯軸器 | 10 | 泵軸 | 12 | 軸承壓蓋 | 14 | 聯軸器平健 |
四、SZB型水環式真空泵工作性能:
| 型 號 | 排氣量Q | 毫米汞柱 （mmHg） |
最大真空度 | 轉數 （r/min） |
電機功率 （kw) |
口徑 | 泵重 | ||
| m3/h | L/S | 吸入 | 吐出 | ||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80% | 1450 | 1.5 | ZG1" | ZG1" | 42 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80% | 1450 | 2.2 | ZG1" | ZG1" | 45 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||
五、SZB型水環式真空泵性能曲線圖：

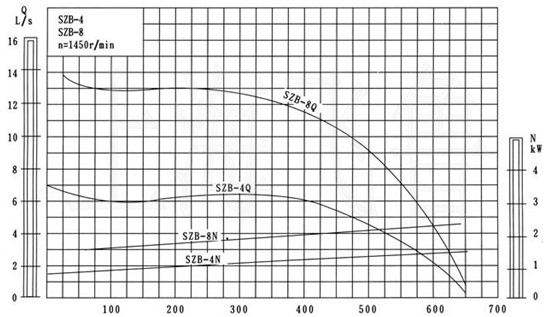

圖二：SZB型水環式真空泵性能曲線圖
六、SZB型水環式真空泵安裝尺寸圖：

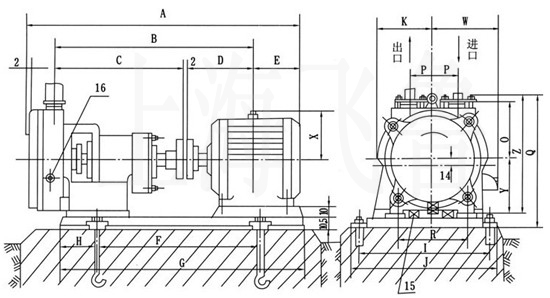

圖三：SZB型水環式真空泵安裝尺寸圖
| 型號 | A | B | C | D | E | F | G | H | I | J | K | Y | Z | W | R | Q | P | O | X | 配用電機 |
| SZB-4 | 755 | 504.5 | 313 | 175.5 | 122 | 390 | 640 | 125 | 310 | 360 | 120 | 135 | 274 | 155 | 187 | 359 | 55 | 121 | 145 | Y90L-4-1.5KW |
| SZB-8 | 780 | 523 | 313 | 208 | 139 | 393 | 660 | 133 | 345 | 385 | 120 | 135 | 274 | 155 | 187 | 369 | 55 | 121 | 145 | Y100L1-4-2.2KW |
七、SZB型水環式真空泵安裝說明：
設備須根據圖三進行安裝
1.真空泵用來作水泵引水用時，其安裝位置與水泵之間距離要寬敞一些，以便水泵和真空泵檢修時方便。
2.真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。
3.真空泵軸與電機軸須保持水平，不允許有不同心的現象（詳見圖四）�；A(chǔ)必須結實可靠。灌入水泥后，干至48小時，重新檢查安裝是否有變化，然后將底腳螺栓擰緊，不可有松動現象。
4.如須安裝汽水分離器時可參看圖五。
圖四：電機與泵同心度的校正

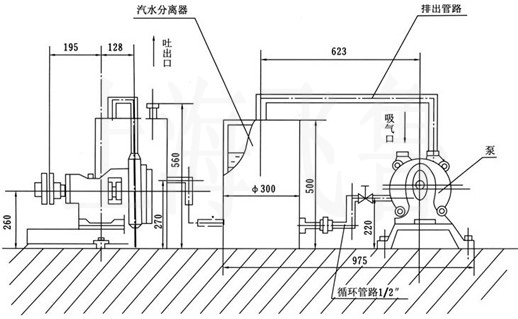

圖五：汽水分離器的安裝
八、SZB型水環式真空泵使用維護說明：
1.水環真空泵啟動前，須檢查電機旋轉方向是否與泵的旋轉方向相符。軸承運轉、潤滑是否正常.并檢查填料壓緊程度是否適當，填料不能壓得過緊。正常壓緊的填料能夠使泵中的水成滴地向外漏出。取油浸過的石棉繩做姨料，然后從泵上的冷卻管(接在泵體側面的螺絲孔(16)上)，灌入冷卻水，有汽水分離器者從汽水分離器灌入，并檢查吸氣管路連接是否嚴密后方可開啟泵。
2.真空泵在正常運轉時，須觀察是否有振動，細聽泵內是否有雜聲，并側定填料函和軸承溫度(正常軸承的溫度不得比環境溫度高出350 C,但工作溫度不得超過70℃)。如果溫度超高，應立即停車檢查原因。
3.真空泵作為水泵真空引水用時，其運轉期間將水泵內的空氣全部吸出，直到將水泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的截門關閉。
4.真空泵停車以后，將泵體內的水放凈，尤其是冷凍季節更要注意，以免使泵凍裂。如果準備長期停用.最好拆開泵的全部零件擦干，將轉動部位涂上黃油或防鑄油脂，再重新裝好，并將吸入口和排出口塞上一木塞，放里在較干澡的地方保存。
