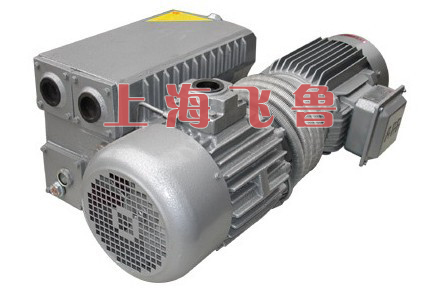

一、XD型旋片真空泵概述：
XD型旋片式真空泵為單級多旋片式油封真空泵，是一種獲得真空的基本設備。它有一個與泵體偏心安裝并同泵體內表面固定真線相切的轉子，轉子槽內有三片可徑向滑動的旋片。轉子旋轉時離心力使旋片與泵體內壁始終接觸，旋片將泵腔分成三個容積可周期變化的工作腔。工作腔容積的周期變化，使得泵能完成吸氣、排氣。每一轉，泵抽去容器中的一部分氣體，直至達到真空泵的極限壓力。
二、XD型旋片式真空泵特點:
1.直接傳動機構，結構緊湊，重量輕。
2.空氣冷卻，不需水，操作方便，使用、維護成本低。
3.多旋片且底部裝有橡膠墊塊，運轉平穩，振動小。
4.泵內裝有油氣分離器，能有效地消除排氣中的微小油霧。
5.泵設計有自動油循環系統，不須經常加油。
6.泵內裝有自動吸氣閥，當泵停止工作時，吸氣閥自動將泵與被抽系統隔離，防止泵油返入被抽系統。
7.抽氣效率高，入口壓力接近極限壓力時仍有較高的抽氣速率。
8.能在105~102pa很寬的入口壓力范圍內工作。
XD型旋片式真空泵已經廣泛并成功地應用于真空包裝、真空成形、真空吸引。它還在物料輸送、物料處理中發揮巨大作用。在現代化的工藝過程中，單級旋片真空泵將成為重要的基本設備，以真空技術取代無數的常規工藝過程。
注:
1.XD型旋片式真空泵不能抽除易燃、易爆、含氧量高的、腐蝕性氣體。
2.如連續長時間在較高入口壓力下工作，須訂貨時提。

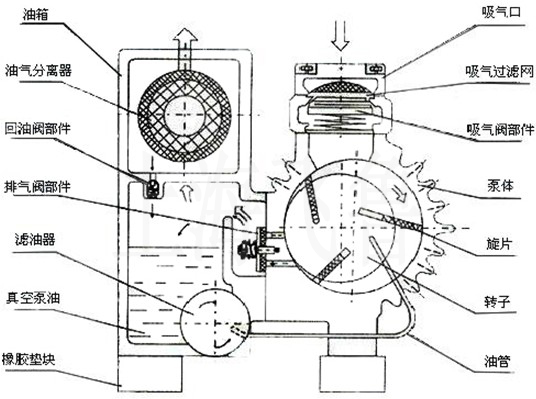

三、XD型旋片式真空泵結構原理圖：
1.油箱2.油氣分離器3.回油閥部件4.排氣閥部件5.濾油器6.真空泵油7.橡膠墊塊8.吸氣口9.吸氣過濾網10.吸氣閥部件11.泵體12.旋片13.轉子14.油管
四、XD型旋片式真空泵性能規格：
| 型 號 | XD-010 | XD-016 | XD-020 | XD-025 | XD-040 | XD-063 | XD-070 | XD-100 | XD-160 | XD-250 |
| 名稱 | ||||||||||
| 抽氣速率 | 10 | 16 | 20 | 25 | 10 | 63 | 70 | 100 | 160 | 250 |
| <(米3/小時) | ||||||||||
| 極限壓力 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 | 2*102 |
| (帕) | ||||||||||
| 基本 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 | 3*103 |
| (加強制回油管) | ||||||||||
| 電動機功率 | 0.37 | 0.75 | 0.9 | 1.1 | 1.5 | 2 | 2.2 | 3 | 5.5 | 7.5 |
| （千瓦） | ||||||||||
| 泵轉速 | 1400 | 1400 | 2800 | 2800 | 1420 | 1420 | 1440 | 1440 | 1440 | 1440 |
| （轉／分） | ||||||||||
| 裝油量 | 0.5 | 0.5 | 1 | 0.5 | 1.5 | 2 | 4 | 4 | 9 | 9 |
| （升） | ||||||||||
| 吸氣口尺寸 | G1/2 | G1/2 | G1/2 | G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G2 | G2 1/2 |
| 泵重量(公斤) | 16 | 18 | 19 | 20 | 58 | 62 | 70 | 95 | 145 | 200 |
五、XD型旋片式真空泵的安裝：
泵應水平位置安放。橡膠墊塊上有螺孔，亦可在支架上用螺釘固定安裝。但不能在地面上推、拉，以免損壞橡膠墊塊。
泵距離墻壁或其他物體之問保持300mm的間隙，以利于泵的冷卻。泵安裝在機箱內時，泵(電機)冷卻風扇處須有進風通道，泵排氣口處須有排氣通道。被抽容器與吸氣口之間的連接管路必須有效密封。管壁須能承受1bar以上壓差。泵的油窗部位要留出適當空隙，以便檢查油位，觀察油質。
發運的泵不帶油，安裝后，通過加油口，緩慢注入真空泵油。油位到油窗高度的3/4處(泵運轉時的油位不能低于油窗高度的1/2)。再核對泵的旋轉方向。
從電動機尾部(風扇端)一端看電動機時，泵正確旋向應為逆時針方向。三相異步電動機接線完成后，應打開吸氣口并短時問按電動機點動按鈕檢查旋向，若旋向不符要求，則可對調三根電源線中的任意兩根。

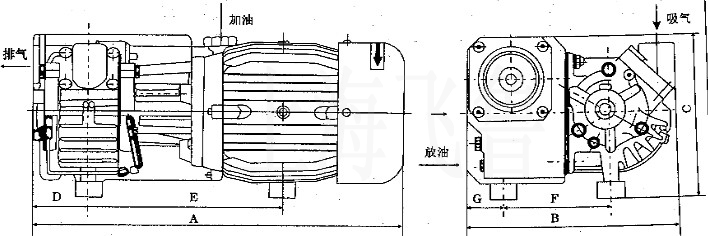

安裝尺寸：
| 型號/尺寸 | XD-010 | XD-016 | XD-020 | XD-025 | XD-040 | XD-063 | XD-100 | XD-160 | XD-250 |
| A | 405 | 405 | 410 | 420 | 624 | 665 | 854 | 835 | 948 |
| B | 265 | 265 | 280 | 280 | 312 | 323 | 476 | 540 | 540 |
| C | 210 | 210 | 210 | 210 | 268 | 265 | 350 | 410 | 410 |
| D | 60 | 60 | 60 | 60 | 150 | 130 | 199 | 240 | 240 |
| E | 210 | 210 | 210 | 210 | 310 | 361 | 299 | 390 | 516 |
| F | 131 | 131 | 131 | 131 | 189 | 210 | 150 | 304 | 304 |
| G | 25 | 25 | 25 | 25 | 20 | 20 | 247 | 100 | 100 |
六、XD型旋片式真空泵的操作：
泵注入真空泵油并核對旋向后即可接通電源起動真空泵，泵起動后，為能有效地抽除空氣中可凝性蒸汽，應先封閉吸氣口。連續運行15~30分鐘，使泵達到較高的最佳工作溫度。泵溫的明顯上升，屬正常現象。若不能起動，請切斷電源，稍后再起動。 數次不能起動，應請專業人員檢查。
泵運轉時不可打開油箱蓋，以免油噴出。
七、XD型旋片式真空泵的維護：
1、真空泵油
XD型旋片式真空泵應使用1號真空泵油(N100真空泵油)，如使用其他潤滑油將可能影響泵的使用性能及泵的壽命。新泵使用時，第一次換油期應為200小時。
應定期檢查油位、油的污染情況。如果油位下降到油窗的1/2高度時，應加油到油窗的3/4高度處。如果真空泵油變質，發生乳化、變黑、變稠、骯臟等現象時，應調換新油。
放油前，泵應至少運轉15分鐘以上，以便將油放盡。
加入新油之前，應該用油清洗泵。清洗步驟:先將污染油放盡，注入清洗用油，開動泵大約15分鐘，然后關掉，將油放盡。
為了避免零件發生腐蝕，應經常換油，至少每隔12個月換一次。
2、油氣分離器
當排氣端有油霧時，應更換油氣分離器，入口壓力高時需要更頻繁更換油氣分離器，油氣分離器要防止受潮。裝有排氣壓力附件的泵，當壓力指示超過0.05Mpa時，請更換油氣分離器。
3、吸氣口濾網
XD型旋片真空泵吸氣口中有一個金屬絲過濾網，能防止固體的外來塵粒進入泵腔，濾網應保持清潔，以免抽氣速率下降。
被抽氣體中含有粉塵或液體時，一定要在吸氣口前加濾塵器或氣液分離器將粉塵、液體分離掉，保護泵免受機械損傷，延長壽命。粉塵微粒大于0.05mm必須裝過濾器，否則造成真空泵卡死損壞，均由用戶承擔責任。
4、油過濾器
建議更換周期為5個月，每天工作超過10小時應縮減為3個月，部分型號產品裝有油過濾器，應定期調換。
5、當抽除含有少量水蒸氣的氣體時，應加裝氣鎮閥，客戶應提供此信息。
6、貯藏
如果泵長期擱置不用，應將油放盡并清洗泵。
7、用戶在使用真空泵的過程中，必須按本說明書規定的流程操作，否則所造成的真空泵性能下降甚至損壞等結果，均由用戶承擔責任。
8、其他
用戶如需訂購維修備件，請告知泵的型號的機號，泵的型號和機號可在泵的銘牌上找到。
八、XD型旋片式真空泵故障排除：
| 故障現象 | XD型旋片式真空泵產生原因 | XD型旋片式真空泵解決方法 |
| 1．XD型旋片式真空泵不能啟動 | 1．電機接線有誤；電壓過低 2．泵或電機卡住 3．環境溫度低于5℃油粘度大 |
1．重新接線；核對電壓 2．除卻電機風扇罩試轉泵和電機找出泵或電機故障 3．加油前先將油加熱至30℃左右 |
| 2．XD型旋片式真空泵達不到規定的極限壓力 | 1． 泵油中有可凝物或氣體 2． 測量方法或儀器不正確 3． 用錯油或油被污染 4． 油封滲漏 5． 管路密封不嚴密 6． 油箱內油量不足 7． 進氣口濾網堵塞 8． 進氣管道過長或過窄 9． 葉片卡住或嚴重磨損 10．泵體磨損 11．“O”形圈變形老化 12．吸氣閥失效 |
1． 封閉進氣口運轉60分鐘 2． 使用正確的測量方法或儀器 3． 換規定的新油 4． 調換油封 5． 檢查管路連接處密封情況清除泄漏 6． 檢查油位 7． 清潔進氣口濾網 8． 使用粗而短的進氣管道 9． 調換葉片 10．送生產廠家修復或更換 11．調換“O”型密封圈 12．檢查吸氣閥動作是否靈活 |
| 3．泵啟動電流或 工作電流很大 |
1．油劣化 2．排氣過濾器堵塞 3．環境溫度低于5℃ |
1．換規定的新油 2．調換排氣過濾器 3．提高環境溫度 |
| 4．泵油消耗大排 氣有油霧油滴 |
1．泵油太多 2．排氣過濾器安裝位置不正或過濾器材料破裂 3．排氣過濾器堵塞 4．回油閥失效、回池管塞堵 |
1．放去過多的油 2．重新安裝排氣過濾器或調換排氣過濾器 3．更換排氣過濾器 4．檢查回油閥、清洗回油管 |
| 5．泵運轉非常熱 | 1．環境溫度或吸入溫度太高 2．沒有足夠的空氣通風冷卻泵 3．泵內油太多 4．泵油不足 5．油變質劣化 6．排氣過濾器污染 |
1．采取措施降溫 2．清潔電機和泵的散熱片供給足夠的流動空氣冷卻泵 3．放去多余的油 4．加油到規定油位 5．換規定的新油 6．更換排氣過濾器 |
| 6．XD型旋片式真空泵運轉噪聲大 | 1．油位過低 2．排氣過濾器堵塞 3．聯軸器彈性塊磨損 4．葉片或泵體有異味常磨損 |
1．加油 2．更換排氣過濾器 3．調換聯軸器彈性塊 4．更換磨損失效的零件 |
| 7．XD型旋片式真空泵卡住 | 1．泵無油工作或葉片折斷 2．長時間在錯誤轉向下運轉 3．滑動軸承長時間在少油或無油情況下工作咬死或軸銅套開裂 |
1．檢修泵或調換葉片 2．調正轉向檢查和調換葉片 3．加油并調換失效零件 |
